Inserto reversible con accionamiento hexagonal (H) combinado con rosca interior. Innovadora rosca exterior autoformente para termoplásticos, termoestables y espumas de alta densidad.
ECO-DISEÑO
100% RECICLABLE
- Se monta y desmonta con un extremo hexagonal
- Simétrica para una alimentación simplificada y automática
- Rosca diseñada para plásticos duros
- Optimización de los tiempos de montaje y desmontaje
Ingénierie des fixations
Grandes Séries – E-Shop
Div 5
Div 3
Div 6
Div 4
Div 1
Div 2
Image technique 1
Image technique 2
| Part Number | Thread M (6H) | Ø E x P | L (mm) | HEX (mm) | Well Ø*, soft and medium** | Well Ø*, hard*** | Recommended min. wall thickness (mm) | Fiche technique | 3D |
|---|---|---|---|---|---|---|---|---|---|
| IVH 030 060 F050 L 0 | M3 x 0.50 | 5 x 0.80 | 6 | 2.5 | 4.4 - 4.6 | 4.6 - 4.8 | 2.5 |  | |
| IV H 040 080 F065 L 0 | M4 X 0.70 | 6.5 X 1.00 | 8 | 3.2 | 5.9 - 6.1 | 6.1 - 6.3 | 3 | | |
| IV H 050 100 F080 L 0 | M5 X 0.80 | 8 x 1.25 | 10 | 4.2 | 7.2 - 7.4 | 7.4 - 7.7 | 3.5 | | |
| IV H 060 140 F100 L 0 | M6 X 1.00 | 10 X 1.50 | 14 | 5 | 8.8 - 9.1 | 9.1 - 9.4 | 4 | | |
| IV H 080 150 F120 L 0 | M8 X 1.25 | 12 x 1.80 | 15 | 7 | 10.8 - 11.2 | 11.1 - 11.4 | 5 | |
Inserto roscado clase “IV”
Fase
01
La herramienta de colocación posiciona el inserto a lo ancho de su eje en el agujero de moldeo.
– autoformante: el material es recalcado sin formar virutas.
– autorroscante: la ranura corte el material.
Fase
02
Una contratuerca o el mecanismo de la herramienta permite la separación de la herramienta del inserto.
El material comprime el inserto y lo mantiene en su sitio.
Depósito de virutas
Lb Profundidad del agujero :
Permite recoger las virutas producidas durante la instalación.
Longitud del inserto +2 a 3 mm
Pozo pasante
El inserto debe estar completamente incrustado en el material:
Longitud del inserto +1 mm
Plásticos de Gran consumo
Chaflán a 60°
Pc = 1 a 1,5 x el paso de rosca exterior
Plásticos técnicos
& Alto rendimiento & aleaciones ligeras
ØL =Øext+0,2 a 0,4 mm
PL =1 a 1,5 x paso de rosca exterior
Pc =1 a 1,5 x paso de rosca exterior

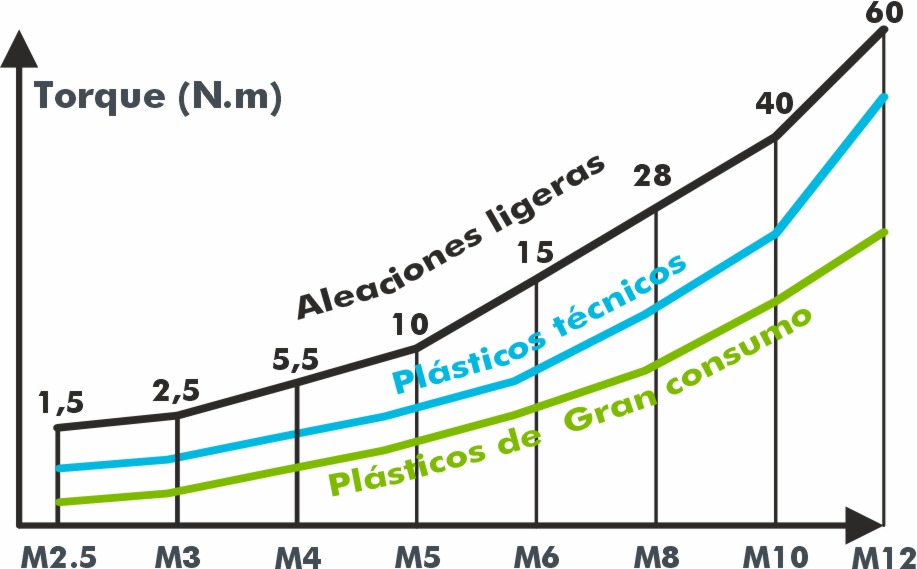

Torque y velocidad para la clase “IV”en acero endurecido
ØP / Diámetro del agujero
Un agujero más grande facilitará la colocación del inserto, en detrimento de la resistencia a la tracción y a la rotación. Prevea un moteado y/o un chaflán para facilitar la colocación del inserto y garantizar un montaje final óptimo en la superficie del material.
S / Espesor de pared
Depende de la elasticidad del material y de la tensión del montaje.
Plásticos de Gran consumo : S ≥ 0.25 à 0.9 Ø exterior del inserto
Plásticos técnicos
& Alto rendimiento
& aleaciones ligeras : S ≥ 0.2 a 0.6 Ø fuera del inserto
| Rosca interior | M2.5 M3 | M4 M5 | M6 M8 | M10 M12 | M14 M16 |
| Velocidad de rotación rpm | de 800 a 1300 | de 600 a 900 | de 400 a 700 | de 300 a 450 | de 240 a 350 |
Pruebas muy indicadas: nuestro laboratorio está a su disposición
Avantages
- Assure un montage optimal
- Rapidité de la pose
- Possibilité de monter l’outil sur une visseuse ou sur un outil à main
- Version longue disponible si trou difficile d’accès
Manuel
Automatique
Carré d’entrainement
Contre écrou
| Référence | Ø | B | D | C |
|---|---|---|---|---|
| OVM 025 CM 0050 A 0 | M2.5 | 55 | 5 | 7 |
| OVM 030 CM 0050 A 0 | M3 | 55 | 5 | 7 |
| OVM 035 CM 0050 A 0 | M3.5 | 60 | 5 | 7 |
| OVM 040 CM 0050 A 0 | M4 | 60 | 5 | 7 |
| OVM 050 CM 0050 A 0 | M5 | 75 | 8 | 13 |
| OVM 060 CM 0050 A 0 | M6 | 75 | 8 | 13 |
| OVM 080 CM 0050 A 0 | M8 | 75 | 8 | 13 |
| OVM 100 CM 0050 A 0 | M10 | 95 | 12.5 | 19 |
| OVM 120 CM 0050 A 0 | M12 | 95 | 12.5 | 19 |
01
Monter un tourne à gauche sur la partie entrainante de l’outil.Monter l’insert sur l’outil, fente ou trous coupants vers le bas.
02
Engager l’insert avec une légère pression en début d’installation pour former correctement les premiers filets.
03
En fin de montage, l’insert doit pénétrer de 0,1 à 0,2 mm ± 1/4 de tour) en dessous de la surface de la pièce.
04
A l’aide d’une clé, bloquer le contre-écrou et devisser le tourne à gauche pour désolidariser l’insert de l’outil.Le goujon de l’outil se place au milieu de la fente coupante pour ne pas bloquer le dégagement des copaux de coupe.
| Référence | Ø | C | A | D | B |
|---|---|---|---|---|---|
| OVA 025 CM 0063 A 0 | M2.5 | 18 | 8 | 6.3 | 78 |
| OVA 030 CM 0063 A 0 | M3 | 18 | 8 | 6.3 | 78 |
| OVA 035 CM 0063 A 0 | M3.5 | 18 | 8 | 6.3 | 78 |
| OVA 040 CM 0063 A 0 | M4 | 18 | 8 | 6.3 | 78 |
| OVA 050 CM 0063 A 0 | M5 | 24 | 12.5 | 10 | 95 |
| OVA 060 CM 0063 A 0 | M6 | 24 | 12.5 | 10 | 95 |
| OVA 080 CM 0063 A 0 | M8 | 24 | 12.5 | 10 | 95 |
| OVA 100 CM 0063 A 0 | M10 | 32 | 16 | 12.5 | 118 |
| OVA 120 CM 0063 A 0 | M12 | 32 | 16 | 12.5 | 118 |
01
Régler la butée de profondeur de façon à ce que la face d’appui de l’outil pénètre de 0,1 à 0,2 mm en dessous de la surface de la pièce.
02
Poser l’insert sur le puits.
Fente ou trou coupant vers le bas.
Engager avec un légère pression.
Visser sans pression.
03
En fin de montage, l’insert doit pénétrer de 0,1 à 0,2 mm ± 1/4 de tour) en dessous de la surface de la pièce.
Producto |
En Familia |
Tipo |
Tapping |
L |
Forma exterior |
Ø E |
Material |
Especificación |
|||||||
Exemple |
I |
V |
K |
0 |
3 |
0 |
0 |
6 |
0 |
M |
0 |
5 |
0 |
L |
0 |
|
Insert |
Roscado |
rosca exterior de 60° no dividida rosca métrica ISO |
Rosca interior M3 (1/10 mm) |
Longitud total 6 mm (1/10 de mm) |
Roscas métricas |
Diámetro exterior 5 mm (1/10 de mm) |
Latón CW 614N |
No |
|||||||
| En familia V Roscado |
Tipo de Insertos Postmoldeo K con cabeza y rosca 45° a fondo 160° – reversible + hexágono interior H sin cabeza y rosca 45° a fondo 160° – reversible + hexágono interior |
Materiales |
Especificación 0 No N Niquelado |
