Vis autotaraudeuse filet 30° asymétrique pour thermoducissable

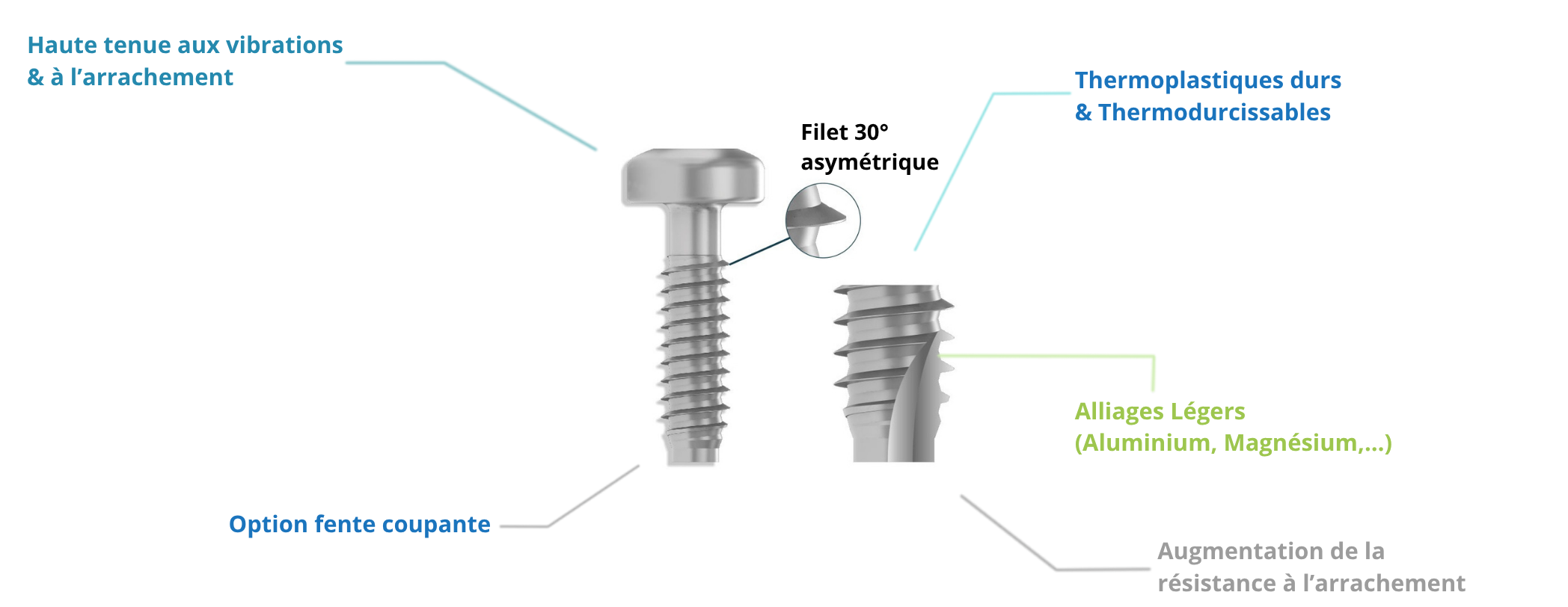

Avantages

▸ Haute tenue aux vibrations & à l’arrachement
▸ Thermoplastiques durs & Thermodurcissables
▸ Alliages Légers (Aluminium, Magnésium,…)
▸ Augmentation de la résistance à l’arrachement
▸ Option fente coupante

Haute tenue aux vibrations & à l’arrachement

Option fente coupante

Thermoplastiques durs & Thermodurcissables

Alliages Légers (Aluminium, Magnésium,…)

Augmentation de la résistance à l’arrachement

Filet 30°
asymétrique

Caractéristiques dimensionnelles

Programme de fabrication

Pour les têtes fraisée, rajouter 2 mm sur la longueur.

Valeurs en mm

Lecture de codification

Principe de montage

Recommandations de montage

Le filet se forme par échauffement du plastique. Nous conseillons d’utiliser un visseuse électrique ou pneumatique.

La vitesse de rotation doit être comprise entre 500 et 600 tours/minute dans les alliages légers.

Une vitesse trop élevée peut endommager la matière et détruire le taraudage.

Conception du bossage

Empreintes

Les avantages de l'empreinte 6 lobes

  • Augmente la transmission du couple
  • Limite la pression de l’outil sur la vis
  • Aucun glissement de l’outil dans l’empreinte
  • Réduit l’usure de l’empreinte de la vis et de l’outil de pose
  • Adaptable à tous types de vis
6-pans-creux

6 pans creux

crussiforme-Z

Cruciforme Z
Pozidrive

crussiforme-H

Cruciforme H
Phillips

Vis autotaraudeuse pour plastiques et alliages légers
Filetage 30° asymétrique pour fixation haute performance

Les vis autotaraudeuses sont des éléments de fixation conçus pour créer leur propre filet directement dans le matériau, sans pré-taraudage. Chez SECAM Fixation, la vis autotaraudeuse à filet 30° asymétrique a été spécialement développée pour offrir une excellente tenue mécanique dans les plastiques techniques (thermodurcissables, thermoplastiques durs) et les alliages légers comme le magnésium ou l’aluminium.

Des performances renforcées pour des assemblages fiables

La géométrie spécifique du filet asymétrique permet une pénétration progressive dans la matière, réduisant les contraintes sur le bossage tout en améliorant la résistance à l’arrachement et aux vibrations. Cette conception innovante assure une fixation durable sans nécessité d’un insert ou d’un taraudage préalable.

  • Adaptée aux plastiques rigides (thermodurcissables, thermoplastiques durs)
  • Convient aux alliages légers type aluminium ou magnésium
  • Filetage 30° asymétrique pour un serrage précis
  • Option de fente coupante pour une amorce facilitée
  • Tenue mécanique élevée à l’arrachement et au cisaillement

Ce type de visserie est idéal dans les applications où les contraintes mécaniques sont élevées : électronique embarquée, automobile, connectique, etc.

Applications des vis autotaraudeuses

Les vis autotaraudeuses SECAM sont utilisées dans de nombreux secteurs industriels pour assurer des assemblages robustes et pérennes :

  • Industrie automobile : fixation de composants plastiques dans les panneaux de porte, tableaux de bord ou éléments structurels.
  • Électronique : vissage de cartes, boîtiers techniques ou modules de puissance.
  • Équipements industriels : montages mécaniques dans des pièces plastiques rigides ou en aluminium.

Recommandations de montage

La vis autotaraudeuse forme son propre filet par effet mécanique ou thermique. Il est recommandé d’utiliser une visseuse électrique ou pneumatique à vitesse modérée pour préserver la matière.

  • Vitesse recommandée : entre 500 et 600 tours/minute dans les alliages légers
  • Éviter une vitesse trop élevée pour ne pas détériorer le taraudage
  • Prévoir un bossage de diamètre adapté à la géométrie de la vis

Une conception soignée du bossage garantit un ancrage optimal et une longévité accrue de l’assemblage. Pour des préconisations techniques détaillées, consultez notre bureau d’études SECAM.

Empreintes disponibles

Nos vis autotaraudeuses sont proposées avec plusieurs empreintes selon vos besoins en production :

  • Empreinte 6 lobes : haute transmission du couple, aucun glissement, faible pression sur la vis.
  • 6 pans creux : précision et sécurité pour les applications techniques.
  • Cruciforme Z (Pozidriv) et Cruciforme H (Phillips) : standards industriels faciles à mettre en œuvre.

Chaque empreinte est conçue pour réduire l’usure des outils de pose et améliorer la répétabilité des assemblages en série.

Caractéristiques dimensionnelles

Les vis autotaraudeuses SECAM sont disponibles dans une large gamme de dimensions. Pour les têtes fraisées, il convient de rajouter 2 mm à la longueur standard. Toutes les cotes sont exprimées en millimètres et détaillées dans notre programme de fabrication.

Pour interpréter correctement nos références, un guide de lecture de codification est à votre disposition sur demande.

Besoin d’une assistance technique ou d’un échantillon ?

SECAM vous accompagne dans le choix de la vis adaptée à votre projet. Grâce à notre expertise en plasturgie et en assemblage, nous vous conseillons sur les meilleures combinaisons vis/matière.

Contactez notre équipe via la page contact, ou découvrez l’ensemble de notre gamme de vis et inserts sur la page visserie.

Complétez votre solution avec nos autres produits

Vous recherchez des solutions alternatives pour d’autres types de plastiques ? Découvrez également nos vis autoformeuses conçues pour les thermoplastiques souples, ou consultez notre page dédiée à l’ingénierie pour un développement sur-mesure.

Contactez-nous

Vous avez une question technique ou commerciale ?
Laissez-nous vos coordonnées pour que nous puissions vous répondre.
Vous pouvez également nous écrire ou nous téléphoner

FAQ – Vis autotaraudeuse pour plastiques et alliages légers

À quoi sert une vis autotaraudeuse dans les plastiques ou alliages légers ?

Une vis autotaraudeuse est conçue pour créer son propre filet dans le matériau lors du vissage. Elle est particulièrement utilisée dans les plastiques rigides (thermodurcissables) et les alliages légers comme l'aluminium ou le magnésium. Son filet asymétrique à 30° permet une insertion précise, limitant les risques d’arrachement et assurant une tenue mécanique fiable.

Quels sont les avantages du filet 30° asymétrique ?

Le filet asymétrique 30° permet une meilleure répartition des forces lors du vissage. Il améliore la résistance à l’arrachement, réduit la pression sur le bossage et augmente la fiabilité de l’assemblage. Ce type de filet est particulièrement adapté aux matériaux durs ou cassants comme les thermodurcissables.

Faut-il percer avant d’utiliser une vis autotaraudeuse ?

Oui, un pré-perçage est généralement requis. Le diamètre du trou doit être précisément adapté à la vis pour permettre un taraudage efficace sans fissurer le matériau. Les dimensions de pré-perçage sont indiquées dans le guide technique proposé par SECAM.

Quels matériaux peut-on assembler avec ces vis ?

Les vis autotaraudeuses sont idéales pour :

  • Thermoplastiques durs : POM, PA renforcé, PC
  • Thermodurcissables : résines phénoliques, époxy, polyester
  • Alliages légers : aluminium, magnésium
Leur conception permet une fixation directe et durable sans ajout d’inserts métalliques.

Comment réussir la pose d’une vis autotaraudeuse ?

La pose optimale se fait avec une visseuse électrique ou pneumatique à vitesse contrôlée, entre 500 et 600 tours/minute. Il est important de ne pas dépasser cette vitesse pour éviter l'échauffement excessif de la matière, qui pourrait altérer le taraudage et fragiliser l’assemblage.

Quelles empreintes sont disponibles pour ces vis ?

Plusieurs types d’empreintes sont proposés pour s’adapter aux usages :

  • 6 lobes : haute transmission du couple, pas de glissement
  • 6 pans creux : précision et fiabilité
  • Cruciformes Z (Pozidriv) ou H (Phillips)
Le choix de l’empreinte dépend du couple de serrage souhaité et des outils disponibles sur ligne de production.

Peut-on démonter et revisser dans le même filetage ?

Oui, mais cela dépend du matériau. Les vis autotaraudeuses permettent en général 5 à 10 démontages sans perte majeure de performance. Pour les assemblages soumis à de nombreux cycles, SECAM recommande l’usage d’inserts post moulage pour préserver le logement fileté.

Où trouver les vis autotaraudeuses SECAM ?

Vous pouvez découvrir notre gamme complète sur la page dédiée :
