IU

Insert à Ultrasons ou pose à chaud - Type 2: avec tête

Avec tête
Installation propre et rapide par ultrasons
ou par transfert thermique
Son moletage croisé à 45° augmente
la tenue au couple et à l’arrachement.

Installation propre et rapide par ultrasons ou par transfert thermique
Son moletage croisé à 45° augmente la tenue au couple et à l’arrachement
Avec tête

Ingénierie des fixations
Grandes Séries – E-Shop

Div 5

Div 3

Div 6

Div 4

Div 1

Div 2

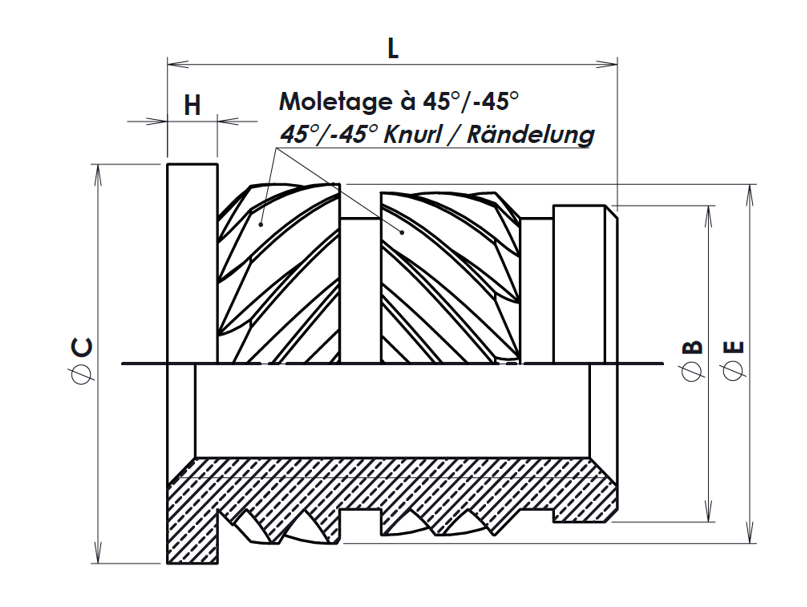

Image technique 1

Image technique 2

Référence	Taraudage M (6H)	L (mm)	Ø E (mm)	Ø B (mm)	Ø du puit (mm)	ØC (mm)	H (mm)	Epaisseur paroi mini conseillée (mm)
IU 2 020 046 R048 L 0	M2 X 0.40	4.6	3.6	3.1	3.2	4.8	0.5	2
IU 2 025 064 R055 L 0	M2.5 x 0.45	6.4	4.6	3.9	4	5.5	0.6	2.3
IU 2 030 064 R055 L 0	M3 X 0.50	6.4	4.6	3.9	4	5.5	0.6	2.3
IU 2 035 079 R064 L 0	M3.5 x 0.60	7.9	5.4	4.7	4.8	6.4	0.75	2.5
IU 2 040 047 R075 L 0	M4 X 0.70	4.7	6.3	5.5	5.65	7.5	0.7	2.5
IU 2 040 090 R071 L 0	M4 X 0.70	9	6.3	5.5	5.6	7.1	0.9	2.5
IU 2 050 106 R079 L 0	M5 x 0.80	10.6	7.1	6.3	6.4	7.9	1.1	2.7
IU 2 060 140 R095 L 0	M6 X 1.00	14	8.7	7.9	8	9.5	1.35	3
IU 2 080 140 R111 L 0	M8 x 1.25	14	10.2	9.5	9.6	11.1	1.35	3.5
IU 2 100 143R140 L 0	M10 X 1.50	14.3	12.6	11.8	11.9	14	1.6	4

Insert à Ultrasons ou pose à chaud – Type 2: avec tête

Phase
01

L’insertion se réalise par enfoncement dans un trou de moulage sous l’action des ultrasons.

Phase
02

L’insertion par ultrasons provoque une fusion localisée du plastique qui flue dans le profil spécifique de l’insert.

Produit

Sous Famille

Type

Taraudage

Forme Extérieure

Ø C

Matière

Spécification

Exemple

Insert

à Ultrason

Modelage croisé
Sans tête

Taraudage intérieur
M2 (1/10 de mm)

Longueur totale 4 mm
(1/10 de mm)

Modelage

Diamètre le plus grand
3.6 mm (1/10 de mm)

Laiton CW 614N

Aucune

Sous Familles
U à Ultrason

Type d’insert à Surmouler
1 Modelage croisé Sans tête
2 Modelage croisé Avec tête

Forme extérieure
M Modelage
R Rond
T Tréfilé
H Hexagonal

Matières
L Laiton CW 614N
A Acier trempé
1 Inox 1.4305 (A1-303)
2 Inox 1.4567 (A2-304Cu)
4 Inox 1.4404 (A4-316L)
5 Inox 1.4571 (A5-316Ti)

Spécifications
0 Aucune
1 ZnNi Zinc Nickel
N Nickelage

Ingénierie des fixations ◉ Grandes séries ◉ E-Shop

IU

Insert à Ultrasons ou pose à chaud - Type 2: avec tête

Insert à Ultrasons ou pose à chaud – Type 2: avec tête

Phase
01

Phase
02

Documents et conventions applicables issues du syndicat des fabricants de fixations ARTEMA
