Insert à Ultrasons ou pose à chaud - Type 1 : sans tête

Insert à Ultrasons ou pose à chaud - Type 1: sans tête

Sans tête
Installation propre et rapide par ultrasons
ou par transfert thermique
Son moletage croisé à 45° augmente
la tenue au couple et à l’arrachement.

  • Installation propre et rapide par ultrasons ou par transfert thermique
  • Son moletage croisé à 45° augmente la tenue au couple et à l’arrachement
  • Sans tête

Ingénierie des fixations
Grandes Séries – E-Shop

Div 5
Div 3
Div 6
Div 4
Div 1
Div 2

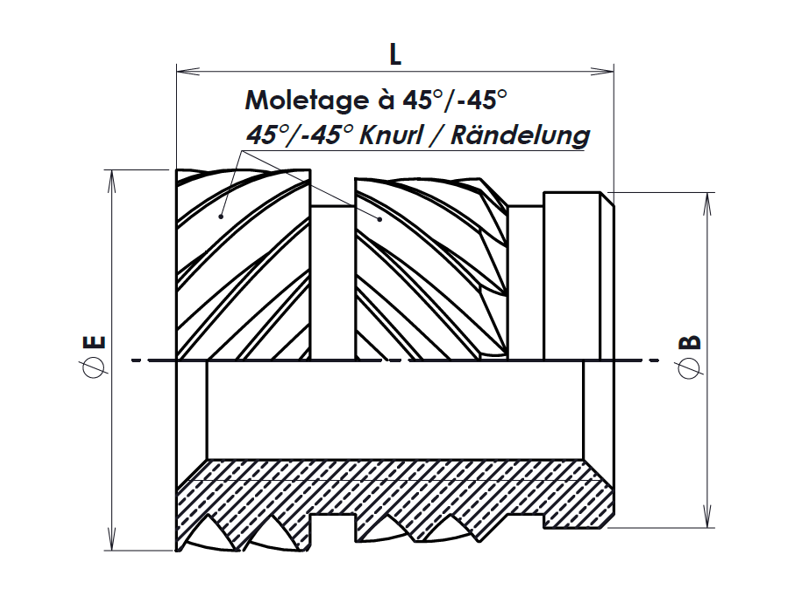

Image technique 1
Image technique 2
Référence Taraudage M (6H) L Ø E Ø B Ø du puit Epaisseur paroi mini conseillée (mm)Fiche technique 3DAcheter
IU 1 020 040 M036 L 0M2 X 0.4043.63.13.22

IU 1 025 040 M046 L 0M2.5 x 0.4544.63.94.02.3

IU 1 025 057 M046 L 0M2.5 X 0.455.74.63.94.02.3

IU 1 030 040 M046 L 0M3 x 0.5044.63.94.02.3

IU 1 030 057 M046 L 0M3 X 0.505.74.63.94.02.3

IU 1 035 071 M054 L 0M3.5 x 0.607.15.44.74.82.5

IU 1 040 040 M063 L 0M4 X 0.704.06.35.55.62.5

IU 1 040 072 M063 L 0M4 x 0.707.26.35.55.62.5

IU 1 040 081 M063 L 0M4 X 0.708.16.35.55.62.5

IU 1 050 082 M071 L 0M5 x 0.808.27.16.36.42.7

IU 1 050 095 M071 L 0M5 X 0.809.57.16.36.42.7

IU 1 060 095 M087 L 0M6 x 1.009.58.77.98.03

IU 1 060 127 M087 L 0M6 X 1.0012.78.77.98.03

IU 1 080 095 M102 L 0M8 x 1.259.510.29.59.63.5

IU 1 080 127 M102 L 0M8 X 1.2512.710.29.59.63.5

IU 1 100 127 M125 L 0M10 x1.5012.712.511.811.94

Insert à Ultrasons ou pose à chaud – Type 1 : sans tête

Phase
01

L’insertion se réalise par enfoncement dans un trou de moulage sous l’action des ultrasons.

Phase
02

L’insertion par ultrasons provoque une fusion localisée du plastique qui flue dans le profil spécifique de l’insert.

Produit

Sous Famille

Type

Taraudage

L

Forme Extérieure

Ø C

Matière

Spécification

Exemple

I

U

1

0

2

0

0

4

0

M

0

3

6

L

0

Insert

à Ultrason

Modelage croisé
Sans tête

Taraudage intérieur
M2 (1/10 de mm)

Longueur totale 4 mm
(1/10 de mm)

Modelage

Diamètre le plus grand
3.6 mm (1/10 de mm)

Laiton CW 614N

Aucune

Sous Familles
U à Ultrason

Type d’insert à Surmouler
1 Modelage croisé Sans tête
2 Modelage croisé Avec tête

Forme extérieure
M Modelage
R Rond
T Tréfilé
H Hexagonal


Matières
L Laiton CW 614N
A Acier trempé
1 Inox 1.4305 (A1-303)
2 Inox 1.4567 (A2-304Cu)
4 Inox 1.4404 (A4-316L)
5 Inox 1.4571 (A5-316Ti)

Spécifications
0 Aucune
1 ZnNi Zinc Nickel
N Nickelage
