IP2

Insert à Presser - Type 2 : avec tête

Avec  tête
Moletage à 30° permet une réduction
des charges radiales lors de l’installation
Réduction des parois du bossage
Bout pilote pour faciliter la mise en position

  • Moletage à 30° permet une réduction des charges radiales lors de l’installation
  • Réduction des parois du bossage
  • Avec  tête
  • Bout pilote pour faciliter la mise en position

Ingénierie des fixations
Grandes Séries – E-Shop

Div 5
Div 3
Div 6
Div 4
Div 1
Div 2

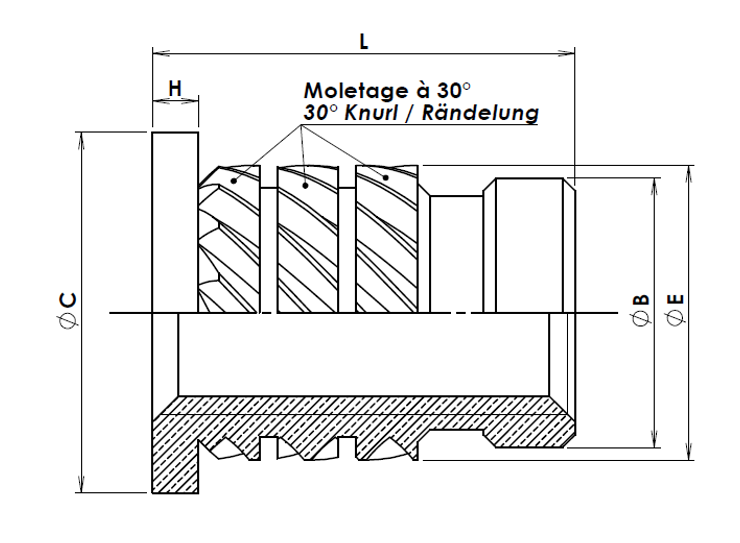

Image technique 1
Image technique 2
Référence Taraudage M (6H) L (mm) Ø E (mm) Ø B (mm) Ø C (mm) H (mm) Ø du puit (mm) Epaisseur paroi mini conseillée (mm)Fiche technique 3DAcheter
IP 2 030 059 R055 L 0M3 X 0.505.94.23.75.50.583.82.5

IP 2 040 083 R071 L 0M4 x 0.708.35.85.37.10.895.42.5

IP 2 050 094 R079 L 0M5 X 0.809.46.66.17.91.076.22.7

IP 2 060 105 R095 L 0M6 x 1.0010.58.27.79.51.327.83

IP 2 080 105 R111 L 0M8 X 1.2510.59.79.311.11.329.43.4

Insert à Presser – Type 2 : avec tête

Phase
01

Installer l’insert à la presse de préférence, et non au marteau.
L’insertion se réalise par enfoncement dans un trou, sans impact, ni rebond et de manière axiale grâce à une presse et un poinçon.

Phase
02

L’insert effectue une légère rotation dans le sens du moletage.
Le poinçon de pose doit être lisse pour permettre une rotation de l’insert.
L’insert doit être maintenu axialement, l’inclinaison induira des charges radiales qui pourront endommager la matière.

Phase
03

Le plastique sous effet de l’insert se déforme pour fluer dans le profil spécifique de l’insert et ainsi permettre une bonne tenue au couple et à l’arrachement.

Produit

Sous Famille

Type

Taraudage

L

Forme Extérieure

Ø A

Matière

Spécification

Exemple

I

P

1

0

2

5

0

5

3

R

0

4

2

L

0

Insert

à Presser

Sans tête

Taraudage intérieur
M2.5 (1/10 de mm)

Longueur totale 5.3 mm
(1/10 de mm)

Rond

Diamètre le plus grand
4.2 mm (1/10 de mm)

Laiton CW 614N

Aucune

Sous Familles
E à Expension
P à Presser
U à Ultrason

Type d’insert à Surmouler
1 Sans tête
2 Avec tête

Forme extérieure
R Rond
T Tréfilé
H Hexagonal


Matières
L Laiton CW 614N
A Acier trempé
1 Inox 1.4305 (A1-303)
2 Inox 1.4567 (A2-304Cu)
4 Inox 1.4404 (A4-316L)
5 Inox 1.4571 (A5-316Ti)

Spécifications
0 Aucune
1 ZnNi Zinc Nickel
N Nickelage
