Type L : long avec deux couronnes d’ancrage

Montage manuel simple et rapide.
Dents très pointues pour permettre une meilleure pénétration dans la matière
Long avec deux couronnes d’ancrage
Faible coût
Ancrage augmentant la tenue au couple et à l’arrachement

  • Faible coût
  • Montage manuel simple et rapide.
  • Ancrage augmentant la tenue au couple et à l’arrachement
  • Long avec deux couronnes d'ancrage
  • Dents très pointues pour permettre une meilleure pénétration dans la matière

Ingénierie des fixations
Grandes Séries – E-Shop

Div 5
Div 3
Div 6
Div 4
Div 1
Div 2

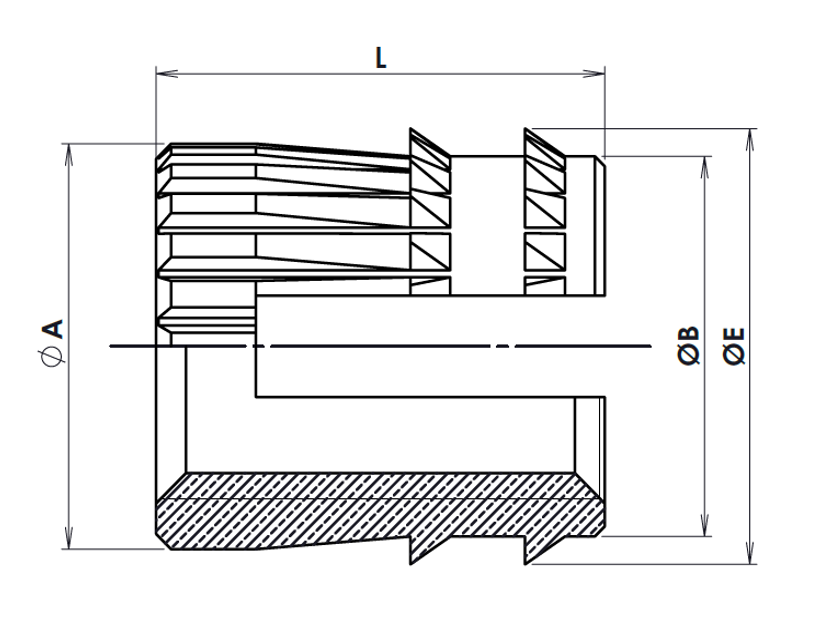

Image technique 1
Image technique 2
Référence Taraudage M (6H) L (mm) Ø E (mm) Ø A (mm) Ø B (mm) Ø du puitFiche technique 3DAcheter
IE L 030 080 T056 L 0M3 X 0.5085.654.54.60 - 4.70

IE L 030 095 T056 L 0M3 X 0.509.55.654.54.60 - 4.70

IE L 040 080 T066 L 0M4 X 0.7086.665.45.50 - 5.60

IE L 040 095 T066 L 0M4 x 0.709.56.665.45.50 - 5.60

IE L 050 090 T076 L 0M5 X 0.8097.676.56.60 - 6.70

IE L 060 090 T086 L 0M6 x 1.0098.687.57.60 - 7.70

IE L 080 100 T106 L 0M8 X 1.251010.6109.49.50 - 9.60

INSERT À EXPENSION

Phase
01

L’insert se place dans un logement percé ou prévu au moulage: le puits.

Phase
02

L’insert est emmanché par simple pression axiale à l’intérieur du logement et pénètre en se déformant légèrement.
L’insert sera affleurant à la matière pour éviter tout décollement résultant d’un effet de levier.

Phase
03

Sous l’action de la vis, l’insert reprend sa forme initiale, les pyramides d’ancrages, s’incrustent et assurent la résistance à l’arrachement et à la torsion.
Choisir une longueur de vis qui permette à l’insert d’être écarté efficacement.
En aucun cas la vis ne doit entrer en contact avec le fond du puits.

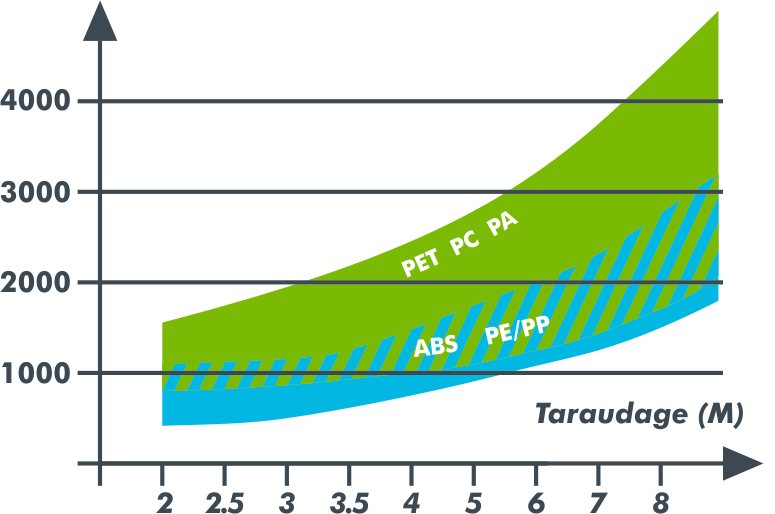

  • D’après essais labo réalisés sur des matières non chargées
  • Valeurs données à titre indicatif

Produit

Sous Famille

Type

Taraudage

L

Forme Extérieure

Ø E

Matière

Spécification

Exemple

I

E

L

0

2

0

0

8

0

T

0

3

9

L

0

Insert

à Expension

Long

Taraudage intérieur
M2 (1/10 de mm)

Longueur totale 8 mm
(1/10 de mm)

Tréfilé

Diamètre le plus grand
3.9 mm (1/10 de mm)

Laiton CW 614N

Aucune

Sous Familles
E à Expension

Type d’insert à Surmouler
C Court
L Long

Forme extérieure
T Tréfilé
H Hexagonal

Matières
L Laiton CW 614N
A Acier trempé
1 Inox 1.4305 (A1-303)
2 Inox 1.4567 (A2-304Cu)
4 Inox 1.4404 (A4-316L)
5 Inox 1.4571 (A5-316Ti)

Spécifications
0 Aucune
1 ZnNi Zinc Nickel
N Nickelage
